强腐蚀的化工车间防腐施工工艺

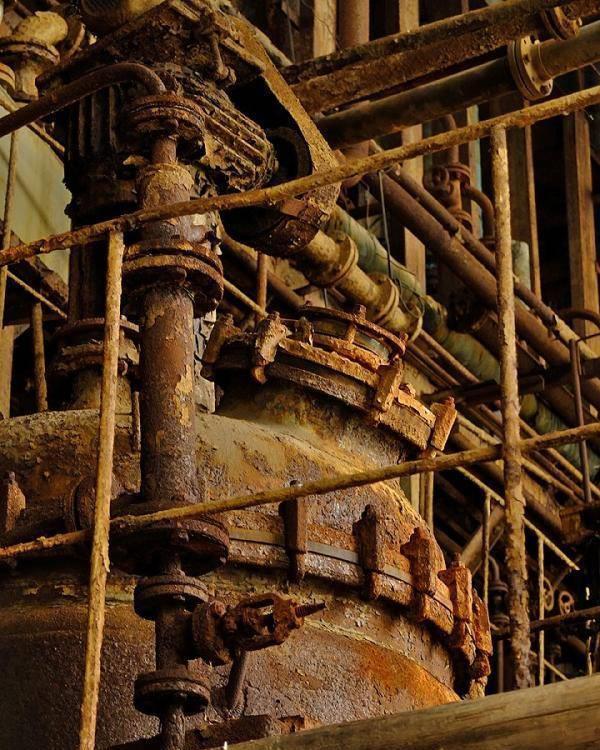

一、施工工艺：

打磨及清理铁锈和附着不牢的涂层→刷涂代诺rc900铁锈转换涂料→涂装代诺441面涂两遍

二、具体细节

1、表面处理：规范性的表面处理是防腐涂料赖以固着于基体表面比不可少的前提，?是最大限度的发挥涂料防腐性能的基础，表面处理好坏，直接影响涂料的附着力、施工质量和使用寿命。

（1）脱漆：原有漆膜涂层老化、起鼓、剥皮、旧漆膜必须用铲刀将其刮静。

（2）除锈：将已发生锈蚀的氧化皮及翘起、龟裂的部位用铲刀、钢丝刷、纱布和磨光机等工具打磨干净，金属表面应达到无锈蚀、无油污、无杂物，并露出均一的金属光泽，除锈等级达到St3?级标准，同时除锈部位与保留的旧漆层边缘必须有平滑过度。

（3）打磨和清洗：表面脱漆除锈后，必须用砂轮或粗布对其打磨，磨出一定的粗糙度，增强油漆的附着力，然后进行清洗，达到金属表面无杂物、灰尘等。

2、RC900锈转化的应用

表面处理验收合格后，在6小时内涂刷已经调制好的rc900锈转换涂料，底漆起着彻底转化没除干净的铁锈及增加涂料的附着力承上启下的作用，与基体有优异的附着力，第一道底漆涂刷前，底漆要求均匀一致，无漏涂、无针孔、无气泡，薄厚一致。焊缝处、转弯处、阴阳角要多刷一遍。涂刷时，立面要先上后下、先左后右、先难后易、纵横交错涂刷，?保证漆液浸润均匀。

3、441面涂两遍的应用

待底漆自然固化24?小时基本干燥后，经验收合格后，滚涂两遍441面（120un)，并保证无针孔、无流淌、无漏涂，表面应平整、均匀、丰满，光泽一致。

代诺?441是一种超强防腐新型聚合物防腐材料，专门针对超重防腐?开发的全固含防腐材料，可以在基材表面连续喷涂，形成高致密度保护膜，有效隔绝外?界的水分和空气中的氧，阻止腐蚀介质侵入，达到抗氧化、防腐蚀的效果。能够耐受酸、?碱等多种腐蚀介质的长期浸泡，大幅度提高被保护设备或者基材的使用寿命，大幅度延?长维护周期，降低维护成本。

三、用量

RC900锈转涂料??7-8平方/kg锈多、转角、焊接处多喷涂一遍

441超重防腐涂料??5-6平方/kg??并保证无针孔、无流淌、无漏涂，表面应平整

文章来源：《腐蚀科学与防护技术》 网址: http://www.fskxyfhjszz.cn/zonghexinwen/2021/0619/823.html
